| 電源損耗 | ?從背板總路線消耗電流 | 80mA |
| ?總功耗 | 6.5W | |
| 輸入特性 | ||
| 數字量輸入點數 | 16 | |
| 輸入電壓 | ?額定值 | 24V DC |
|
|
?“0”信號 | -30V~5V DC |
|
|
?“1”信號 | 13~30V DC |
| 輸入電流 | 7mA | |
| 輸入延時 | ?從0到1，最小 | 1.2~4.8ms |
|
|
?從1到0，最小 | 1.2~4.8ms |
| 輸入類型 | 漏型 | |
|
輸出特性 |
||
| 數字量輸出點數 | 16 | |
| 輸出短路保護 | 有，電子式 | |
| 導致電路中斷的電壓極限 | L+（-53V） | |
| 最大燈負載 | 5W | |
| 輸出電壓：“1”信號 | 最小L+（-0.8V） | |
| 輸出電流：“1”信號 | 0.5A | |
| 隔離 | ?通道與背板總線之間 | 有，光電耦合 |
|
|
?每組通道之間 | 有 |
| 電纜長度：屏蔽/非屏蔽 |
1000/600m |
|
| 前連接器 | 40針 | |

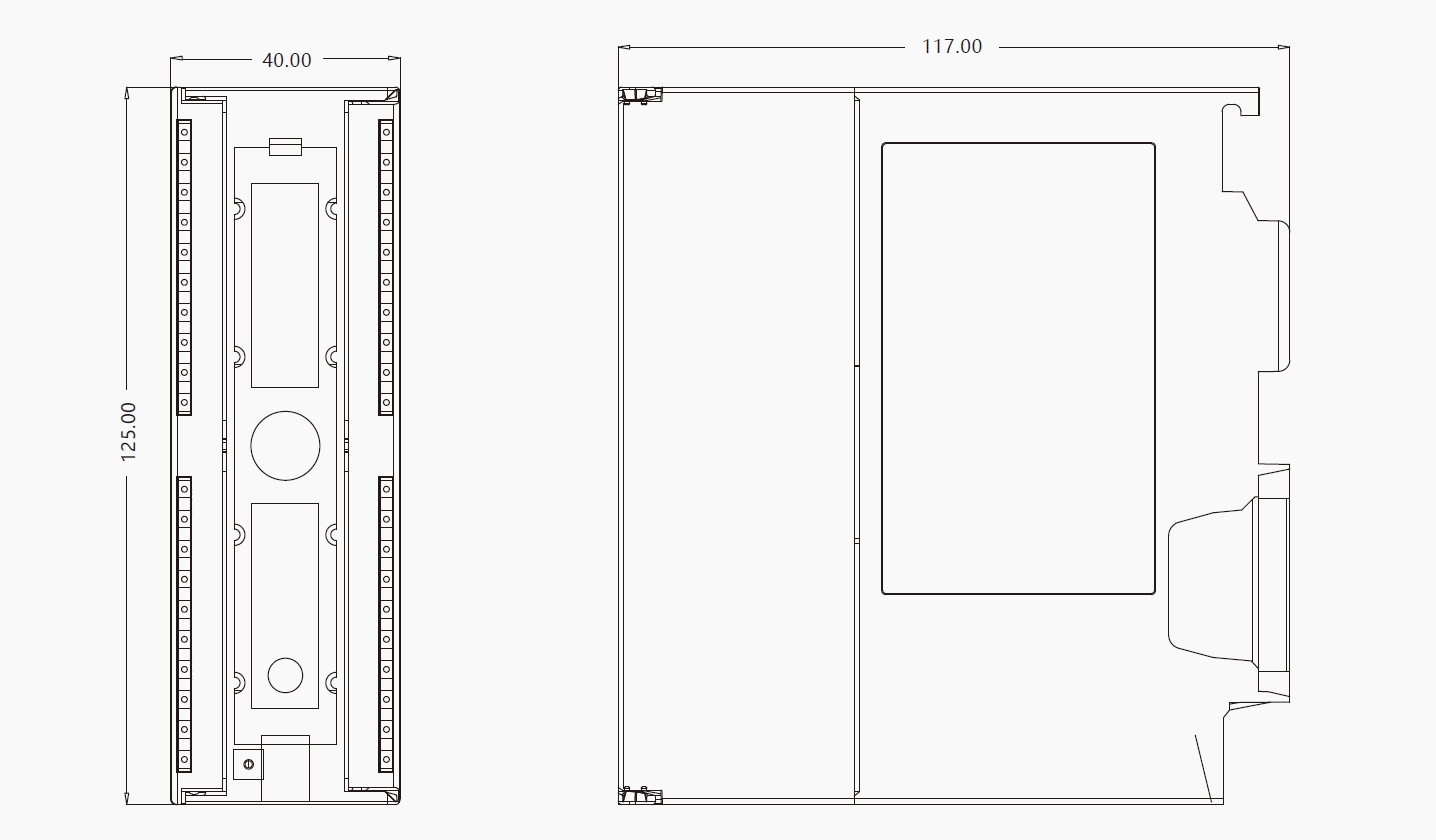

| 尺寸（長 X 寬 X 高） | 40×125×120 | |
