背景
傳統的供水占地大，容易污染，壓力不穩定。恒壓供水能夠保持供水壓力的恒定，可使供水和用水之間保持平衡，即用水多時供水也多，用水少時供水也少，從而提高了供水的質量。
工藝流程
通過壓力傳感器將管網的實際壓力反饋給PLC,PLC與實際給定壓力進行比較，通過PID計算，并將數據處理的結果以運行頻率的形式進行輸出控制，這樣運行頻率的變化就可以改變水泵電機的轉速，進而可調節供水量。根據用水量的不同，變頻水泵的工作頻和率轉速也不同，在變頻器設置中設定一個上限頻率和下限頻率檢測，當用水量大則供水壓力低于設定值時，變頻器頻率上升到上限頻率；當用水量處于低峰時供水壓力升高，變頻器輸出頻率降低到下限頻率。通過壓力和頻率的比較，以實現切換交流接觸器組，以此協調投入工作的水泵電機臺數，并完成水泵的啟停和、變頻與工頻切換。通過調整投入工作的電機的臺數和控制電機組中一臺電機的變頻轉速，使系統管網的工作壓力始終穩定，進而達到恒壓供水的目的。
點位圖
| I0.0 | 手自動 | Q0.0 | 1#變頻 |
| I0.1 | 1#泵故障 | Q0.1 | 1#工頻 |
| I0.2 | 2#泵故障 | Q0.2 | 2#變頻 |
| I0.3 | 變頻器故障 | Q0.3 | 2#工頻 |
| I0.4 | 缺水故障 | Q0.4 | 泄壓閥 |
| I0.5 | 超載狀態 | Q0.5 | 變頻器啟動 |
| I0.6 | 消音按鈕 | Q0.6 | 報警 |
| I0.7 | 排水泵按鈕 | Q0.7 | 運行信號 |
| I1.0 | 補水泵按鈕 | Q1.0 | 排水泵 |
| I1.1 | 變頻器啟動按鈕 | Q1.1 | 補水泵 |

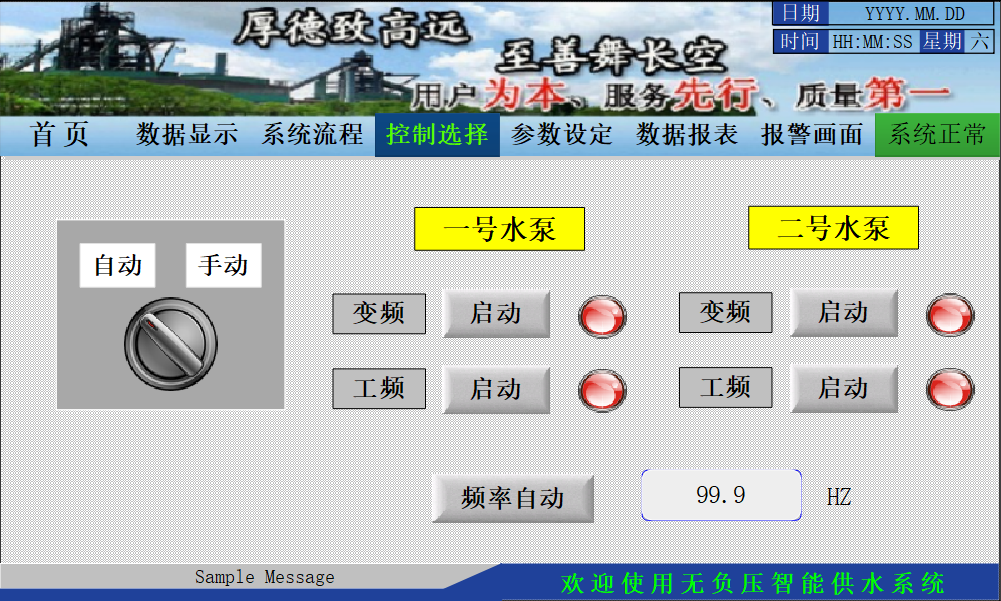

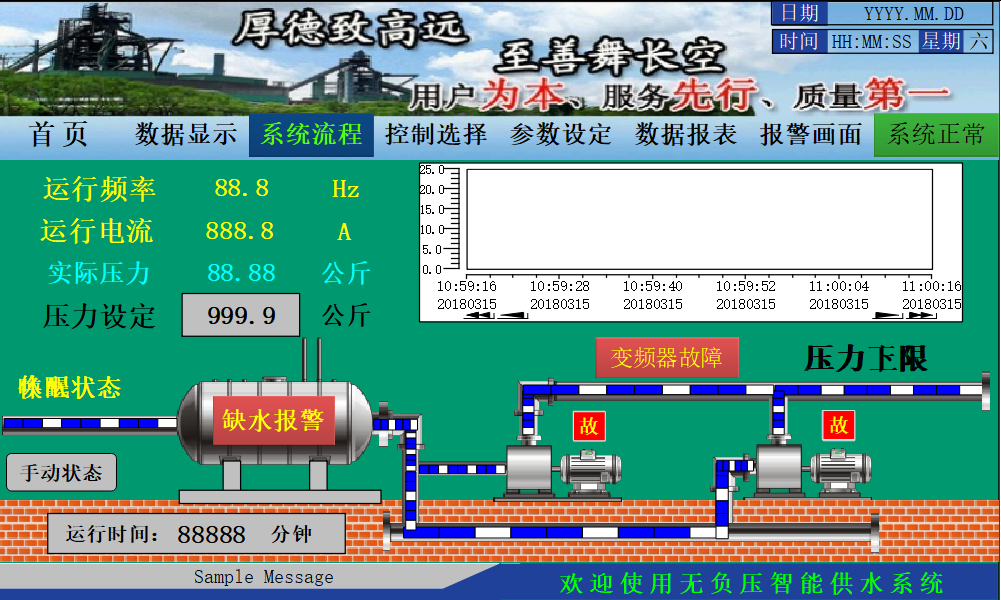

HMI畫面
配置方案
| 名稱 | 訂貨號 | 數量 | 備注 |
| CPU SR40 | UN 228-1SR40-0AA0 | 1 | |
| EM AM03 | UN 288-3AM03-0AA0 | 1 | |
| UH 307E | UH307-2EU01-0AA0 | 1 |
產品優勢
j9九游會官網SMART PLC與西門子smart高度兼容，完全兼容西門子的硬件及軟件，程序無需修改，下載即用，精準PID控制，在保證客戶產品穩定性的同時也降低了成本。
