一、背景
為了提高攪拌站的自動化，減少人工繁瑣的操作，同時記錄物料的增減記錄，實現對于物料從進場到出場的全周期管理。
產品優點是：操作簡易、運行可靠、自動化程度高，能滿足不同生產量下控制需要,大大降低了操作人員的勞動強度,并保證了夜間生產的安全性。
二、設備工藝
1. 工藝流程

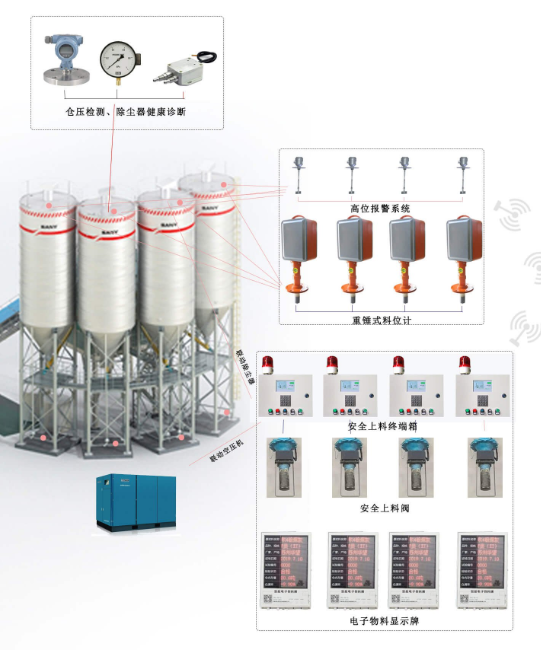

物料倉儲，運輸車向四個物料倉運輸物料，根據運送物料，由現場觸摸屏填寫物料信息，然后由中控室10寸總控屏UH510給出確認信號，并保存此次物料信息。單個物料倉由設定時間及順序打開倉儲門禁加入物料。加入物料開啟除塵裝置，由主監控記錄消耗，并將剩余顯示到HMI上。
2.控制要點

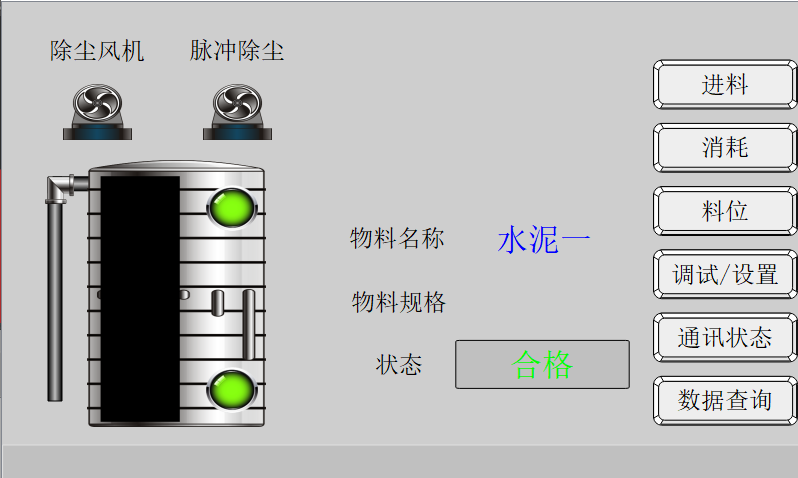

① 7寸屏在控制柜中控制單個設備的運行。記錄設備數據，控制設備運行。
② PLC根據設定順序控制設備的運行。

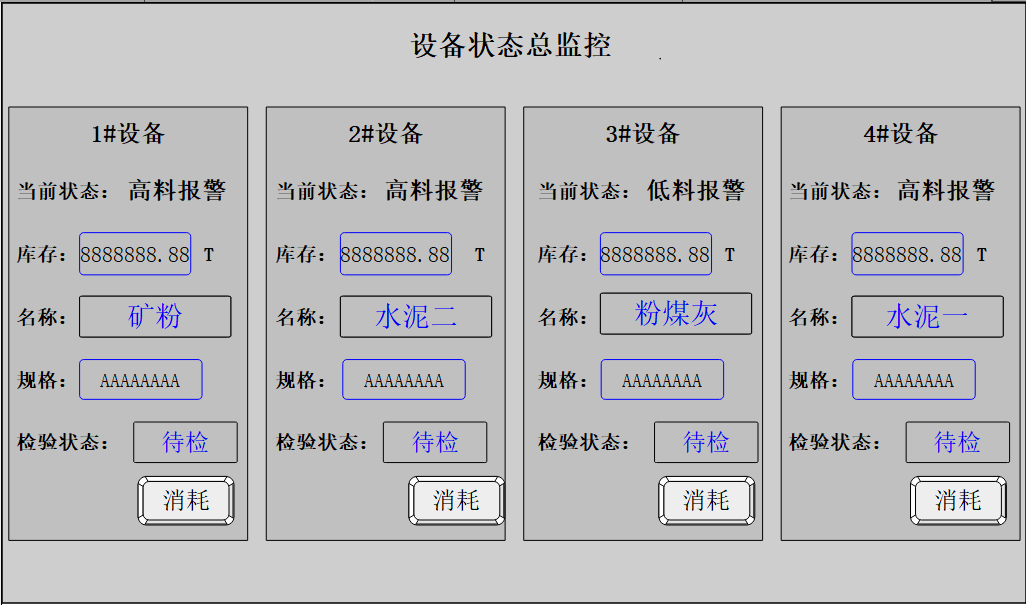

③控制室10寸屏記錄并確認4臺PLC的運行數據。
三、點位圖
|
點位 |
功能 |
點位 |
功能 |
|
I0.0 |
門禁開 |
Q0.0 |
高料位 |
|
I0.1 |
門禁關 |
Q0.1 |
低料位 |
|
I0.2 |
除塵風機 |
Q0.2 |
開門到位 |
|
I0.3 |
脈沖除塵 |
Q0.3 |
關門到位 |
|
I0.4 |
報警 |
Q0.4 |
|
|
I0.5 |
|
Q0.5 |
|

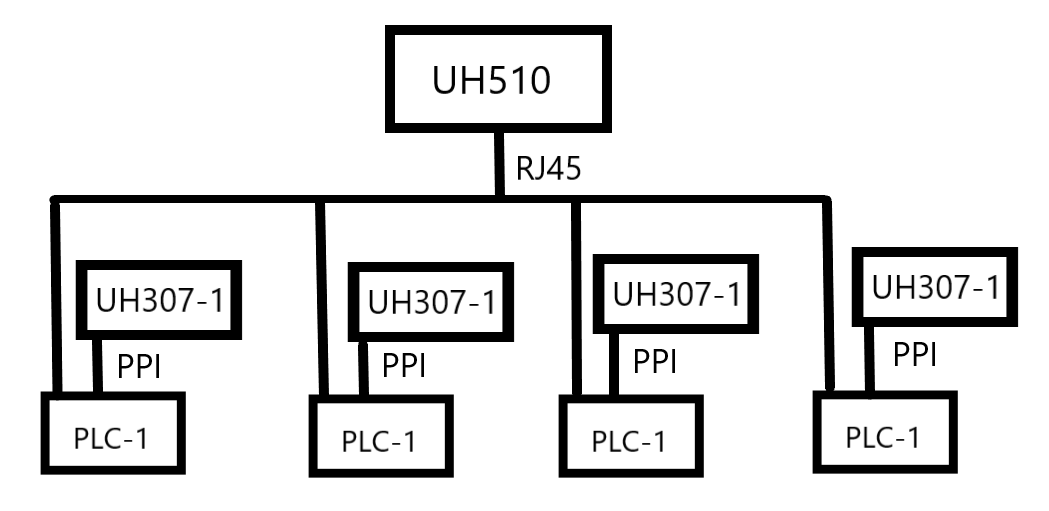

四、組態圖
五、配置方案
|
名稱 |
訂貨號 |
數量 |
備注 |
|
SMART SR20 |
UN 228-1SR20-0AA0 |
4 |
|
|
UH307 |
UH307-2AU01-0AA0 |
4 |
|
|
UH510 |
UH510-4EU01-0AA0 |
1 |
一屏多機 |
六、產品亮點優勢
1. 一機多屏，可以由現場控制設備運行，也可由中控大屏控制現場設備，并記錄數據。
2. 一屏多機，中控10寸屏控制4臺PlC的運行，并記錄4臺PlC運行數據。
3. HMI多通訊口，自動一個RS232一個RS485以及一個RJ45支持多種設備連接。
4.STEP 7-MicroWIN Smart編程，工程師無需另外學習。
5. j9九游會官網自動化SMART PLC高精度，高性能，高性價比。
七、總結
當今設備經濟不斷發展，我國機械制造業也需要得到不斷的發展和進步，也需要與國際先進技術水平接軌，使我國機械制造業真正進入國際市場。目前土木工程項目越來越多，部分混凝土攪拌站對于智能化控制系統還處于摸索階段，系統落后、智能化程度低，生產效率和品質同行業高水平還有一定差距。但是隨著機械自動化技術的應用對整個行業有著重大意義。自動化技術的高速、優質、高效的道路，才能縮小我國機械制作與發達國家的差距，才能在激烈的市場環境中立于不敗之地。
