一、硬件連線

對于第三方的設備，如掃碼槍、打印機、儀表等，為非標準的總線協議、自定義的協議，稱之為自由口協議。在啟動程序編寫之前，首先要明確第三方的設備的串口類型。

1.通信接口

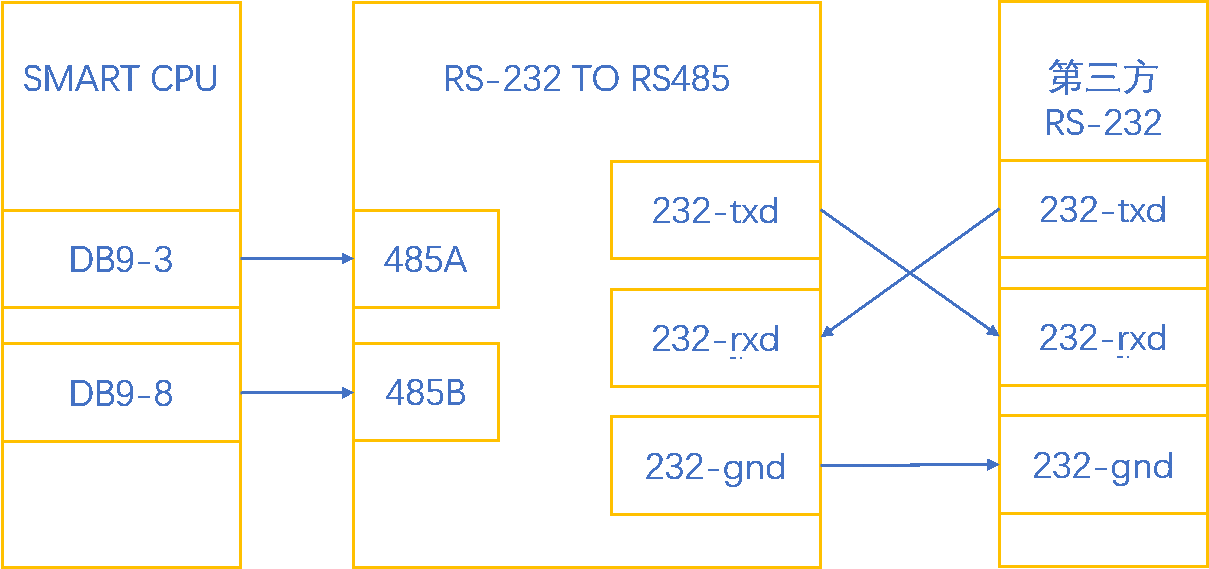

A. 第三方設備串口為232的SMART CPU本體串口為RS-485，欲與232設備進行通信，中間需加一個232to485的轉換器。常見連線如圖1。

圖1 RS-232設備

B. 第三方設備串口為485的

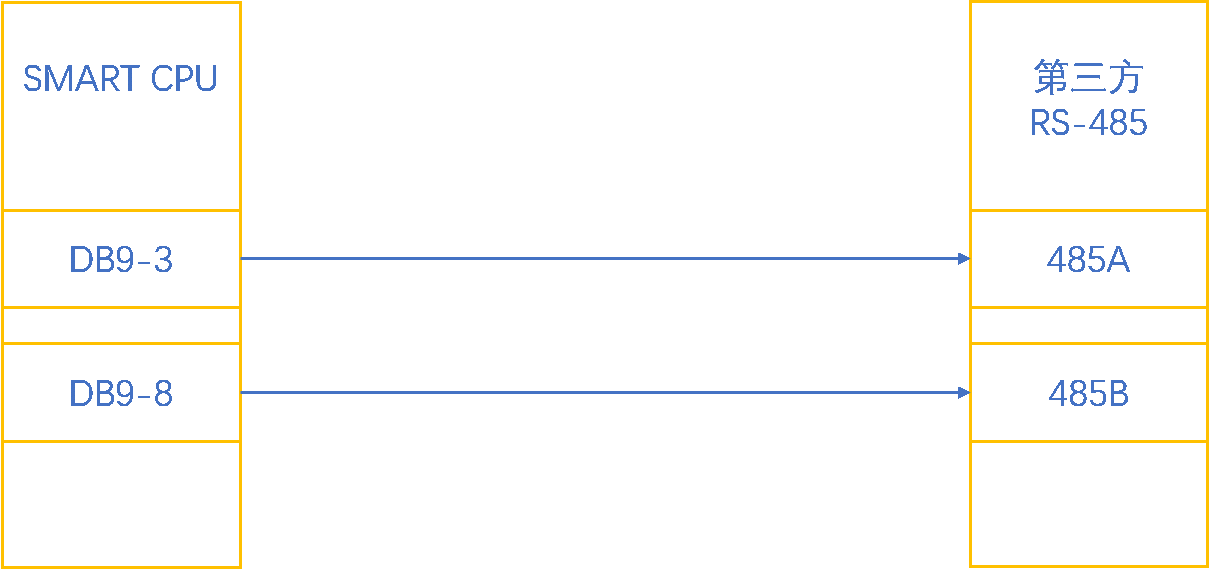

SMART CPU和第三方設備串口皆為485時，可用直連。常見連線如圖2。

圖2 RS-485設備

C. 第三方設備串口為422的

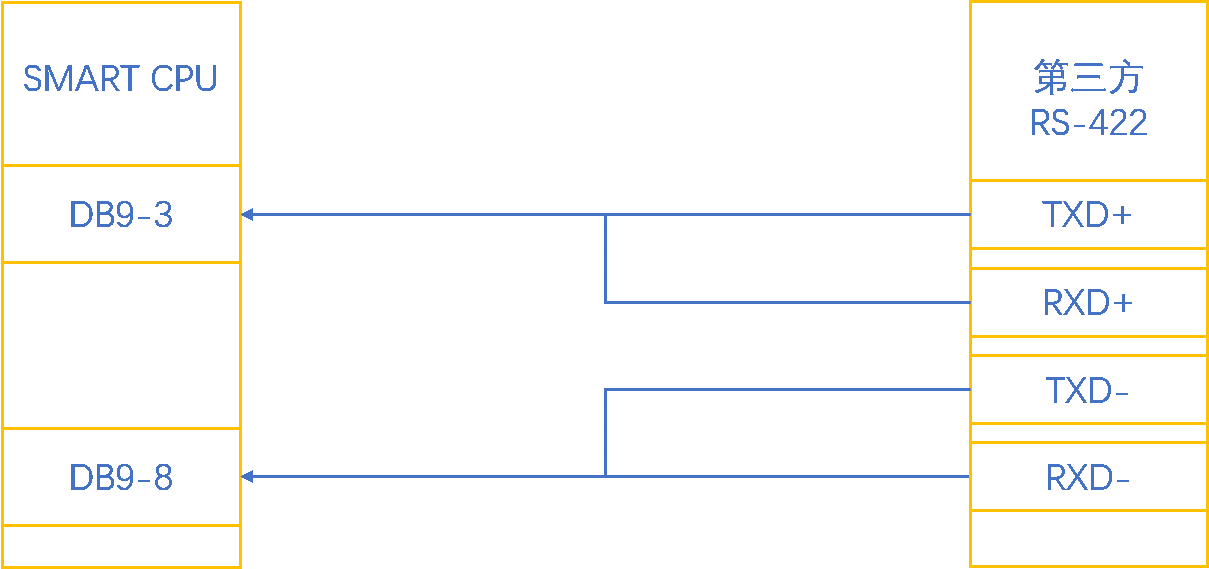

第三方設備串口為422的，需將422該為485接法。常見連線如圖3。

圖3 RS-422設備

2.通訊接頭

在復雜的工業現場或長距離通訊的情況下，建議選擇優質的總線連接器和電纜。j9九游會官網自動化的總線連接器自帶終端電阻和偏置電阻，在此情況下，可提高通訊的穩定和抗干擾能力。
總線連接器和電纜，訂貨號如表4。

表4 總線鏈接器&電纜

3.為什么選擇總線連接器和總線電纜

眾所周知，網線有超五類和超六類之分，超五類傳輸帶寬可高達1000Mb/s，但一般只應用在100Mb/s的網絡中；超六類主要應用在千兆網絡中，在傳輸性能上遠遠高于超五類網線標準。超五類，超六類的電纜直觀區別就是電纜銅芯線徑不同，超六類銅芯明顯粗于超五類。

同理推測，j9九游會官網自動化的總線電纜，回路阻抗：<150R/KM，優于一般通訊電纜。線阻小，通訊距離長，抗干擾能力強。

j9九游會官網自動化的總線連接器，自帶終端電阻和偏置電阻，同樣可以提高通訊的質量。

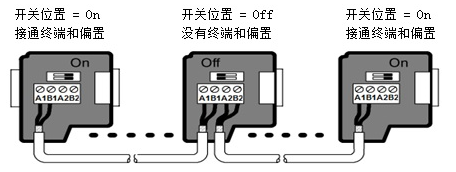

建議組網方式如圖5：

圖5總線接頭

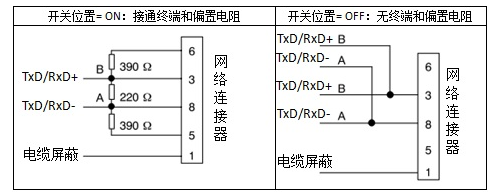

終端和偏置電阻如圖6：

圖6 終端和偏置電阻

二、通信機制

了解清楚通信機制，理清程序思路，才能編程順利。常見的通信機制如下：

A. CPU只接受不發送，即第三方設備只發送不接收。常見的如掃碼槍。

B. CPU只發送不接收，即第三方設備只接收不發送。常見的如打印機。

C. CPU先發送，再接收，再發送，再接收。CPU通信機制類似主站機制，如Modbus RTU Master。

D. CPU先接收，再發送，再接收，再發送。CPU通信機制類似從站機制，如Modbus RTU Slave。

E.通信邏輯自定義。

三、通信報文

通信報文，即發送和接收的數據格式。如Modbus通信，通信格式有明確定義。通信的雙方要按照約定的格式及長度發送、接收響應的數據。

CPU做主站，以Modbus RTU主站報文為例，CPU發送的數據格式如下：

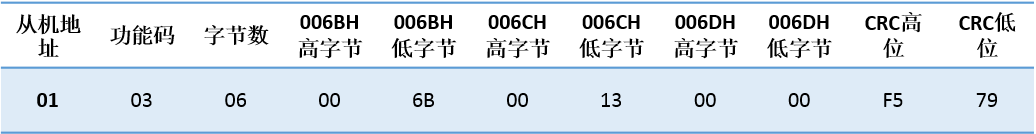

而第三方設備，接收到CPU報文后，需響應的數據格式如下：

上面示例主要要說明的是，理解通訊雙方約定的通訊數據每一個字節所代表的含義。只有理解清楚了數據的含義，才能對數據進行讀取或封裝。

四、PLC控制字

在編寫程序之前，還有一項準備工作，理解定義串口/通訊方式的控制字。

A.串口控制字

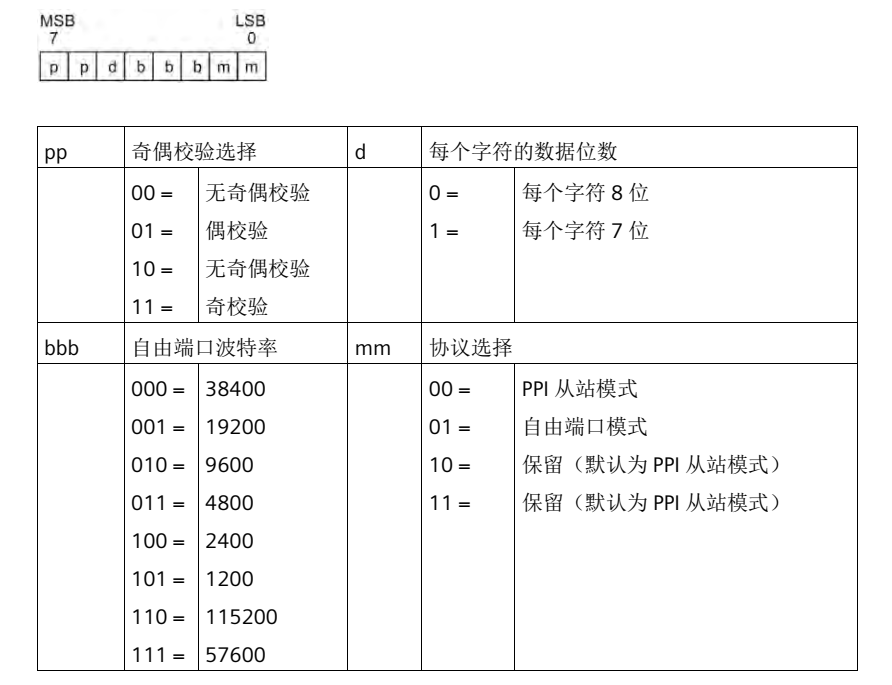

SMB30 和 SMB130 分別組態通信端口 0 和 1 以進行自由端口操作，并提供波特率、奇偶校驗和數據位數的選擇。下圖顯示了自由端口控制字節。對于所有組態，都生成一個停止位。

SMB30\SMB130數據位格式：

SMB30\SMB130數據定義：

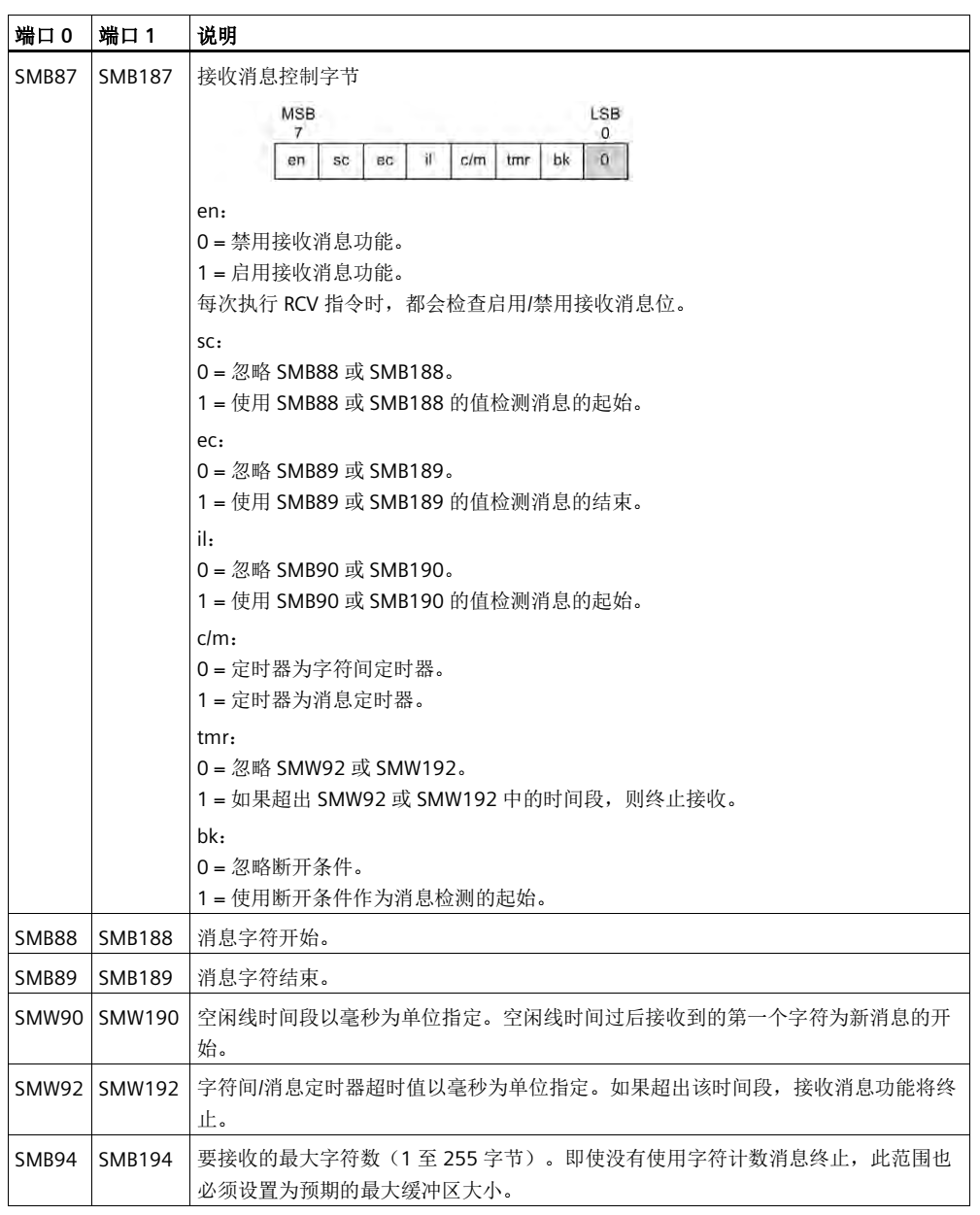

B.通訊控制字&狀態字

五、PLC只收不發

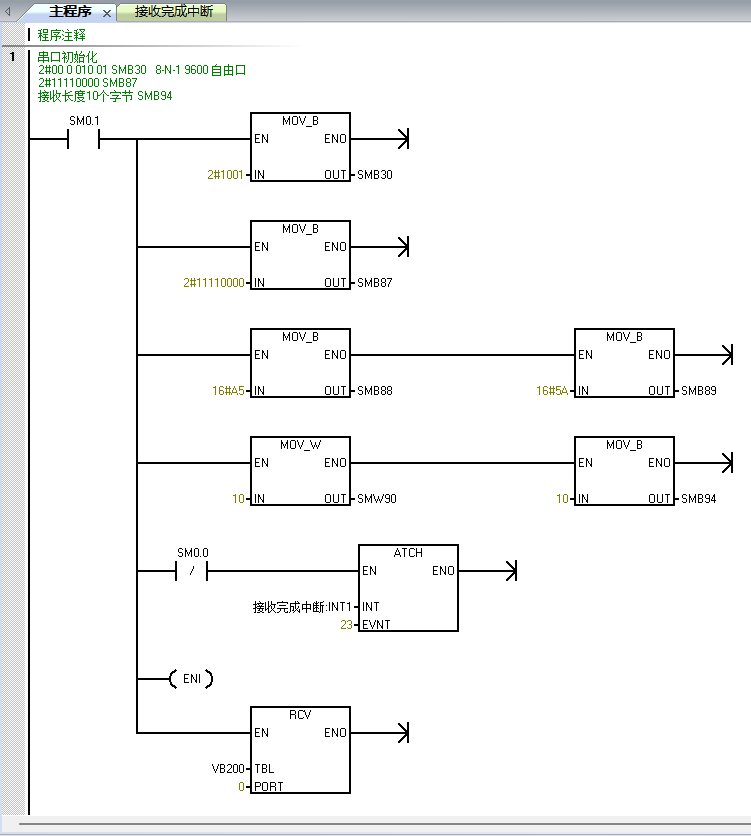

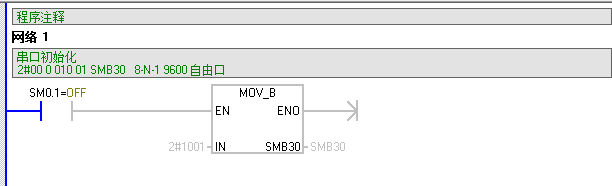

A.主程序上電串口初始化

2#00 0 010 01 SMB30   8-N-1 9600 自由口

2#01110000 SMB87

接收數據的表頭位為A5,表尾為5A

接收長度10個字節 SMB94

B. 打開接收完成中斷

C. 觸發接收指令，接收到的數據放置在VB200開始的寄存器區。

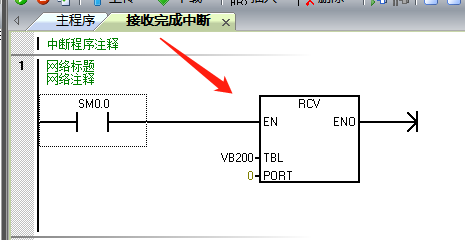

D. 接收完成中斷程序中，打開接收。

控制字中，接收數據長度設為10，接收到的數據存放在VB201開始的10個字節，VB200為接收到字節計數器。

六、 PLC只發不收

A.串口初始化

B.組織要發送的數據

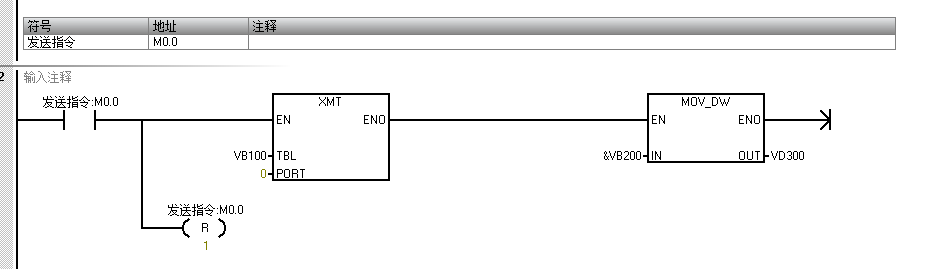

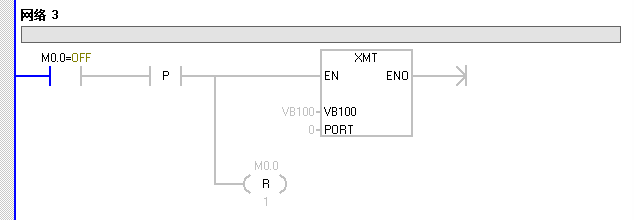

C.觸發發送指令

起始字節即VB100為發送的字節長度

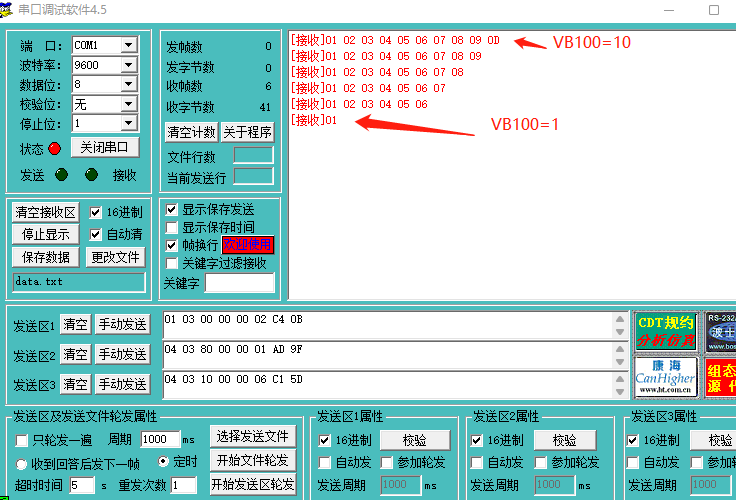

D.報文監控

發送長度不同時的報文

七、PLC先發后收

邏輯類似Modbus主站，也可用自由口模式，編輯Modbus 通訊。

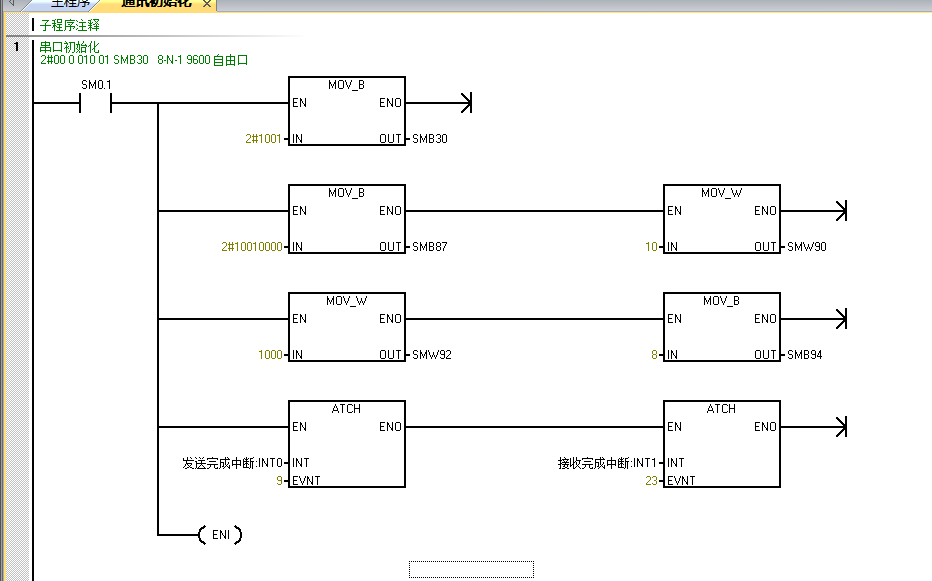

A.串口初始化，一般要定義接收的字符長度，或結束字符，以判斷接收結束。

初始化時，連接發送完成中斷，接收完成中斷。

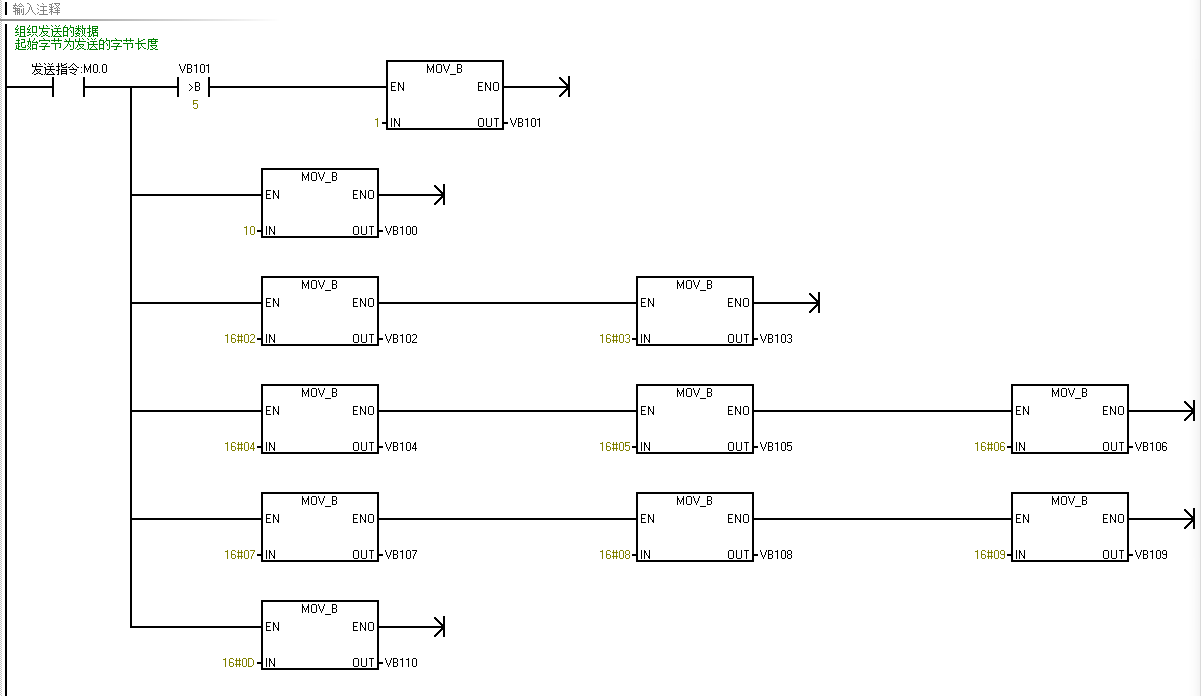

B.組織發送數據

本例發送長度10個字節，VB100=10,VB100-VB110為發送的數據

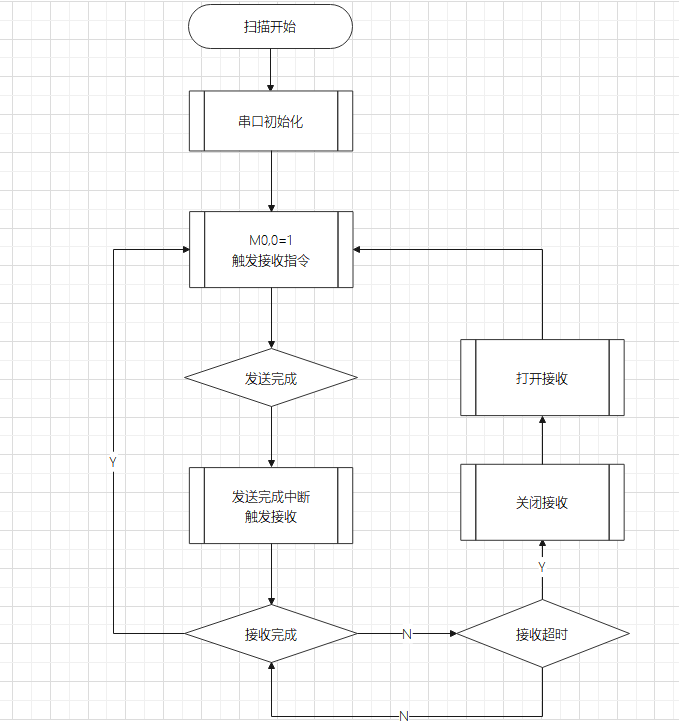

C.程序邏輯

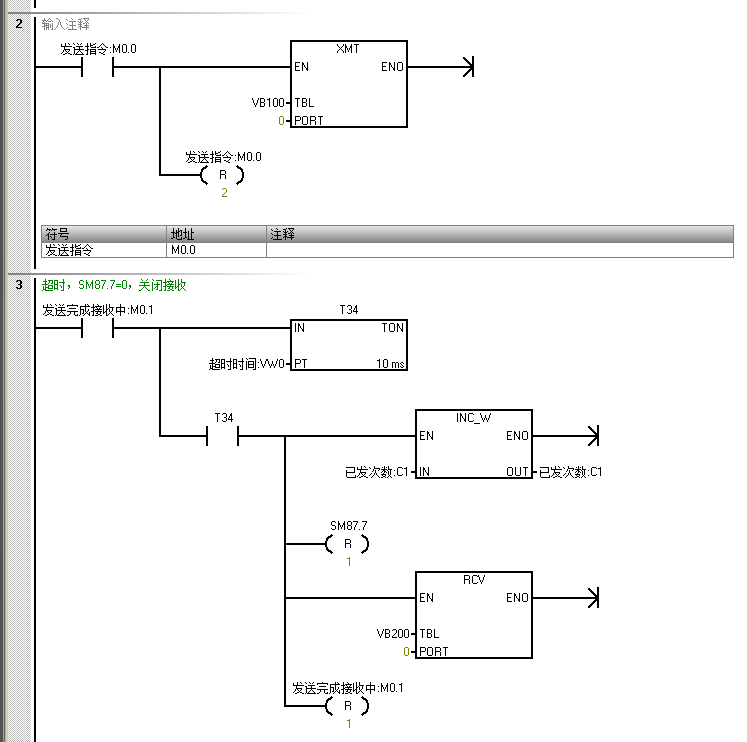

D.發送&超時判斷

若超時，關閉接收，即復位SM87.7

超時標志位下降沿，重新打開接收，即置位SM87.7,并再次觸發發送。

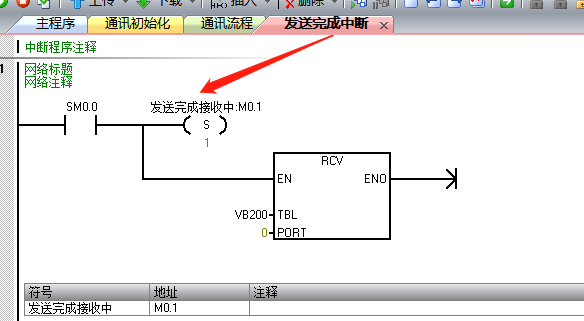

E.發送完成，打開接收

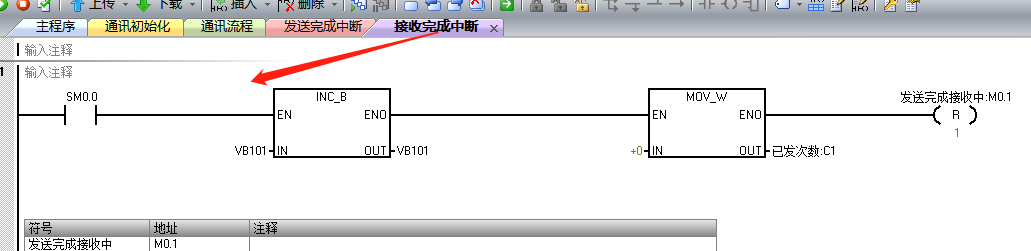

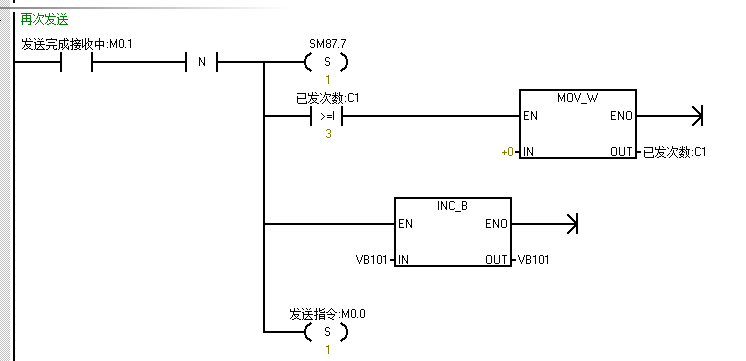

F.接收完成，再次觸發發送

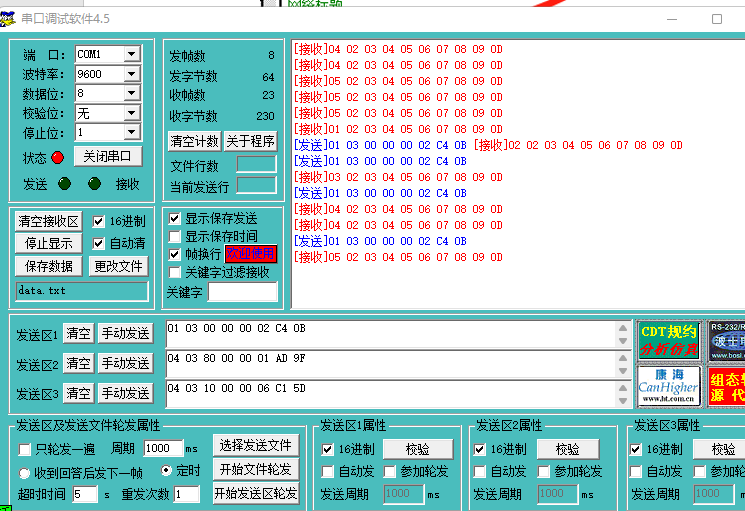

G.報文分析

發送完成，PLC未接收到數據，超時后繼續發送。如報文前五行。

發送完成，PLC收到數據，立即觸發下一次發送。如第六第7行報文。

八、PLC先收后發

邏輯和上一章節類似，邏輯類似Modbus 從站。

九、接收字符中斷

串口初始化，可忽視接收字符長度，結束字符等，編程更靈活。

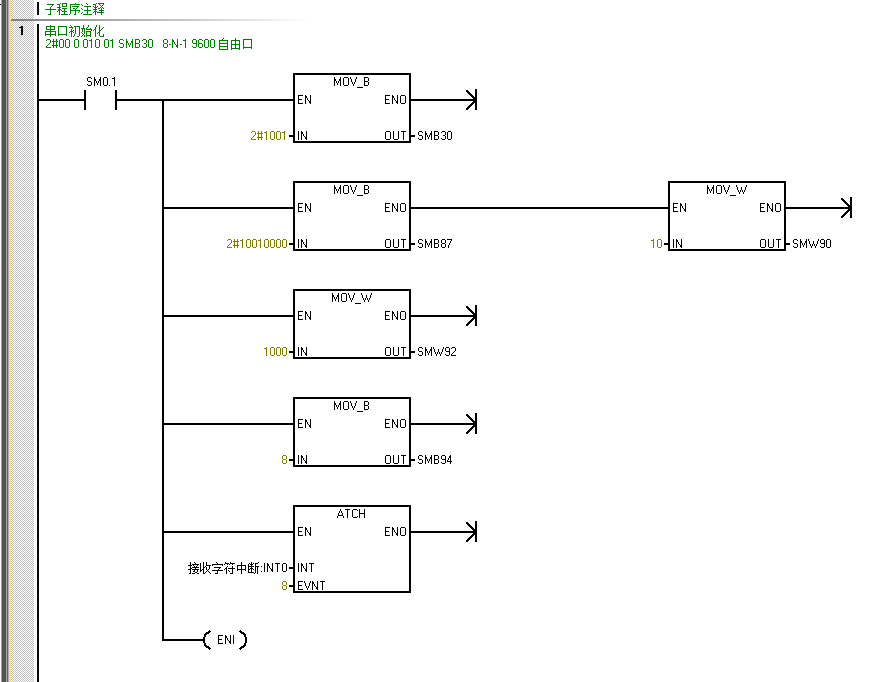

A.串口初始化

連接接收字符中斷

B.組織發送報文，觸發發送指令

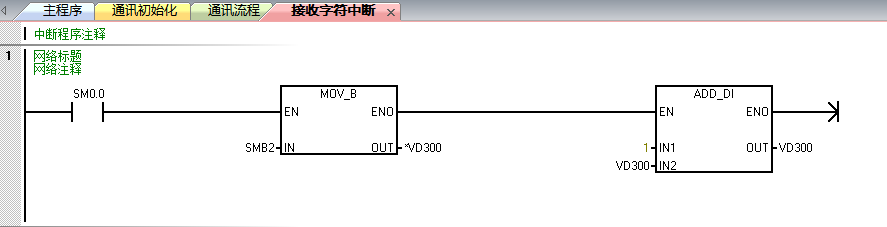

接收字符中斷，蔣接收到的數據存放至目標寄存器

十、問題排查

通訊異常時，建議從以下幾個方面排查：

A.確保通訊電纜連接正確，參考第一章節，重點關注1.1章節。

B.確保通訊參數一致。

C.用電腦串口助手軟件，監控通訊報文，定位是PLC沒有發出數據，還是設備沒有響應數據，參考第三章節。

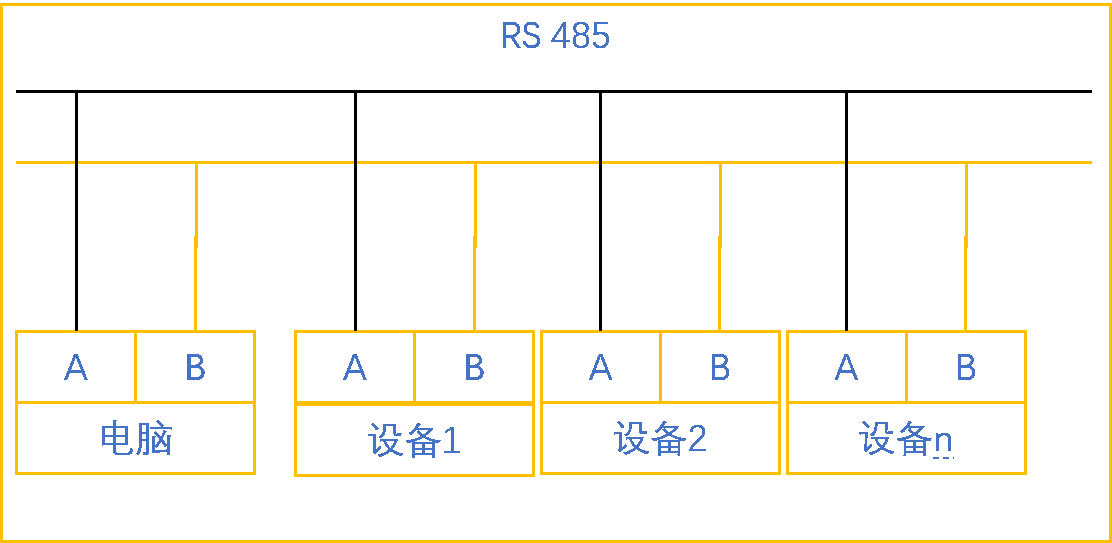

監控通訊報文：將電腦485的A、B并聯在通訊鏈路上，軟件推薦串口助手。

圖15 電腦監聽
